_ بخش ترانزیستور(تَک اتصالی) UJTs

نوسان ساز رلاکسیون ترانزیستور(تَک اتصالی) UJTs (خاموش)

پژوهشگر و نویسنده:  دکتر  (  افشین رشید)





ترانزیستور تک پیوندی یا به اختصار UTJ ، یکی دیگر از قطعات سه ترمیناله حالت جامد است که می‌ تواند در پالس گیت، مدارهای زمان‌ بندی و کاربرد های ژنراتور تریگر برای سوئیچ کردن و کنترل تریستور ها و ترایاک‌ ها برای کاربرد های نوع کنترل توان AC استفاده شود.ترانزیستور های تک پیوندی، مانند دیود ها، از مواد نیمه‌ هادی نوع P و نوع N جداگانه ساخته می‌ شوند که یک پیوند PN واحد (از این رو نام آن تک پیوندی است) را در کانال رسانای اصلی نوع N دستگاه تشکیل می‌ دهند.

اگرچه ترانزیستور تک پیوندی نام ترانزیستور را دارد، اما ویژگی‌های سوئیچینگ آن با ترانزیستورهای دوقطبی یا اثر میدانی معمولی بسیار متفاوت است، زیرا نمی‌ توان از آن برای تقویت سیگنال استفاده کرد، بلکه در عوض به عنوان یک ترانزیستور سوئیچینگ روشن-خاموش استفاده می‌ شود. ترانزیستورهای تک پیوندی (UJT) دارای رسانایی یک جهته و ویژگی‌ های امپدانس منفی هستند که بیشتر شبیه یک مقسم ولتاژ متغیر در هنگام شکست عمل می‌ کنند.

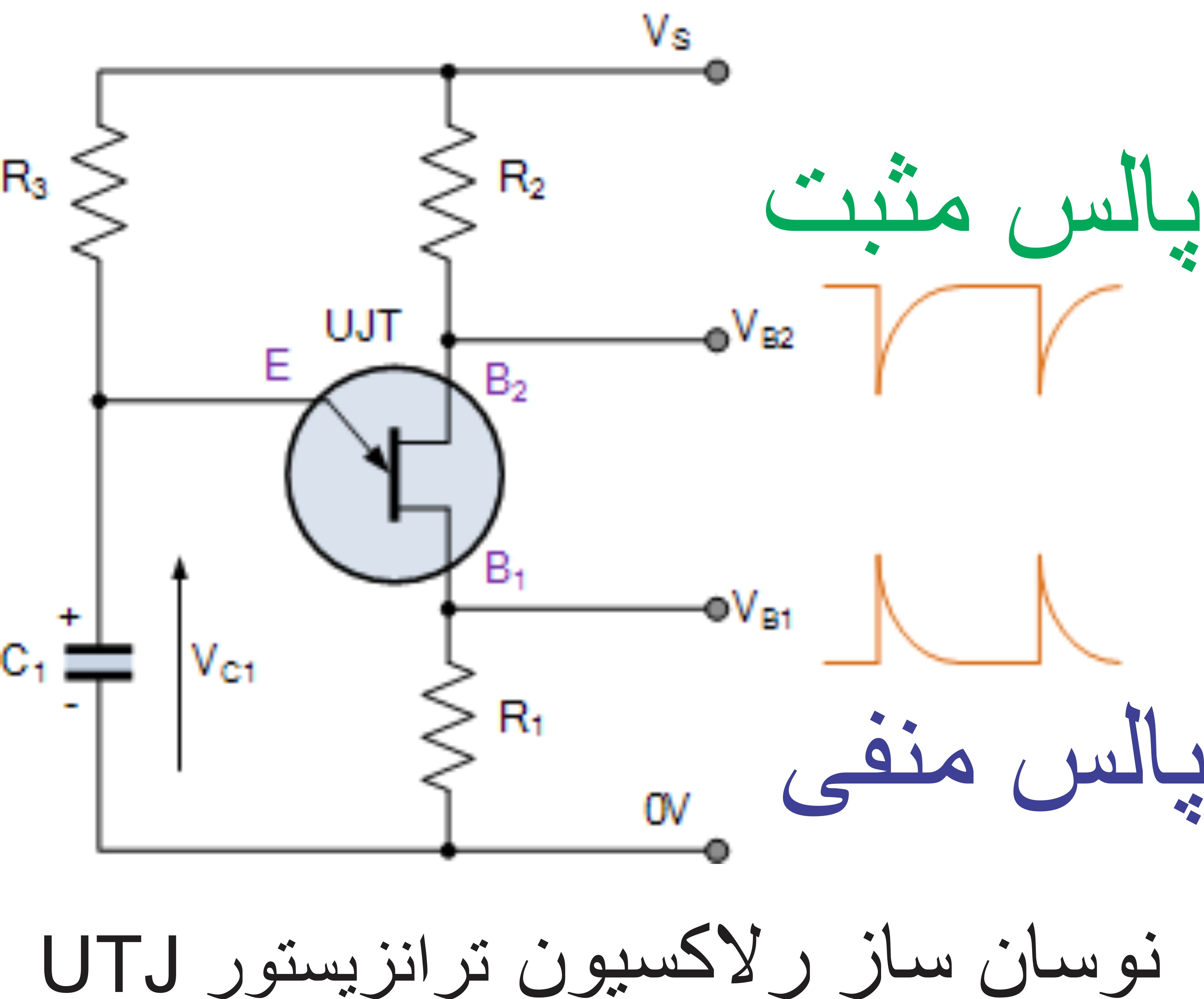

_ نوسان ساز رلاکسیون ترانزیستور(تَک اتصالی) :

وقتی ولتاژ ( Vs ) برای اولین بار اعمال می‌ شود، ترانزیستور تک پیوندی «خاموش» است و خازن C1 کاملاً دشارژ می‌ شود، اما از طریق مقاومت R3 شروع به شارژ شدن به صورت نمایی می‌ کند . از آنجایی که امیتر UJT به خازن متصل است، هنگامی که ولتاژ شارژ Vc در خازن بیشتر از مقدار افت ولتاژ دیود شود، پیوند pn مانند یک دیود معمولی رفتار می‌ کند و بایاس مستقیم می‌ شود و UJT را به حالت هدایت می‌ برد. ترانزیستور تک پیوندی «روشن» است. در این مرحله، امپدانس امیتر به B1 کاهش می‌ یابد زیرا امیتر به حالت اشباع با امپدانس پایین می‌ رود و جریان امیتر از طریق R1 جاری می‌ شود.از آنجایی که مقدار اهمی مقاومت R1 بسیار کم است، خازن به سرعت از طریق UJT دشارژ می‌ شود و یک پالس ولتاژ با افزایش سریع در R1 ظاهر می‌ شود . همچنین، از آنجایی که خازن سریع‌ تر از طریق UJT دشارژ می‌ شود تا از طریق مقاومت R3 شارژ شود ، زمان دشارژ بسیار کمتر از زمان شارژ است زیرا خازن از طریق UJT با مقاومت کم دشارژ می‌ شود.وقتی ولتاژ دو سر خازن به زیر نقطه نگهدارنده پیوند pn (  OFF  ) کاهش می‌ یابد، ترانزیستور تک پیوندی (UJT) خاموش می‌ شود و هیچ جریانی به پیوند امیتر جریان نمی‌ یابد، بنابراین خازن دوباره از طریق مقاومت R3 شارژ می‌ شود و این فرآیند شارژ و دشارژ بین ON و OFF تا زمانی که ولتاژ تغذیه V اعمال شود، دائماً تکرار می‌ شود.

پژوهشگر و نویسنده:  دکتر  (  افشین رشید)

دکترایِ  تخصصی نانو _ میکرو الکترونیک
