_ بخش شناخت ترانسفورماتور Transformator
" سیم پیچ " ترانسفورماتور یا (Transformator)
پژوهشگر و نویسنده: دکتر ( افشین رشید)

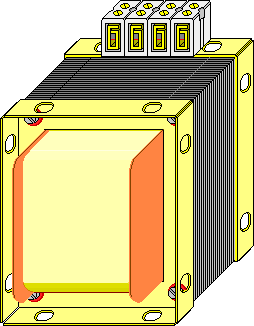

_a2y1.gif)

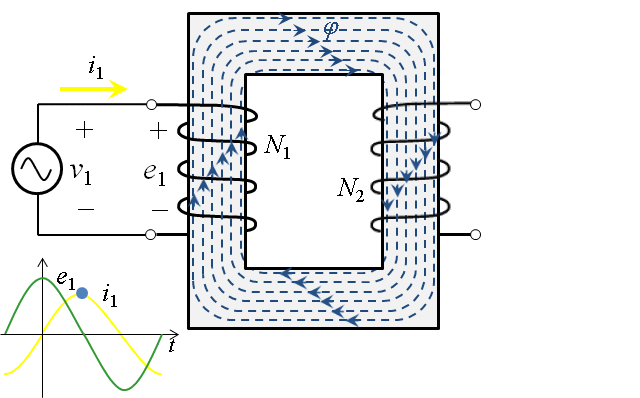

هر فاز ترانسفورماتور شامل یک سیم پیچ اولیه و یک سیم پیچ ثانویه است. این سیم پیچ‌ها از چندین دور هادی مسی یا آلومینیومی تشکیل شده‌اند که از یکدیگر و هسته عایق بندی شده اند. عواملی مانند جریان نامی، شدت اتصال کوتاه، افزایش دما، امپدانس و نوسانات ولتاژ، پیکربندی و نوع سیم‌پیچ را تعیین می‌کنند.سیم پیچ ولتاژ بالا، سیم پیچ HV و سیم پیچ ولتاژ پایین تر، سیم پیچ LV نامیده می شود.
برای کاهش ولتاژ، یک ترانسفورماتور به تعداد دور سیم در سیم پیچ اولیه در مقایسه با سیم پیچ ثانویه نیاز دارد. برعکس، برای افزایش ولتاژ، تعداد دور سیم در سیم پیچ اولیه در مقایسه با سیم پیچ ثانویه کمتر است. به ندرت پیش می آید که هر دو سیم پیچ تعداد دور مساوی داشته باشند، زیرا این امر به سادگی ولتاژ موجود را بدون تغییر منتقل می کند.اگرچه همه ترانسفورماتورها مقداری اتلاف انرژی دارند - عمدتاً به صورت گرما - اما به دلیل ماهیت استاتیک خود، مدیریت و خنک سازی آنها چالش برانگیز است. گرمای بیش از حد می تواند به عایق سیم کشی ترانسفورماتور آسیب برساند یا آن را خراب کند.

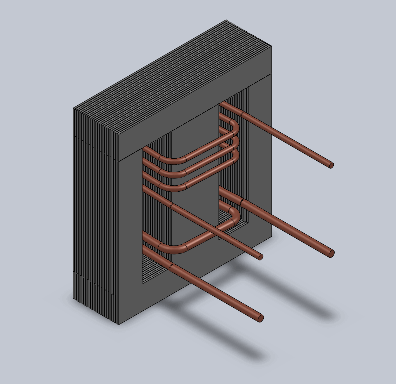

هسته، سیم پیچ های اولیه و ثانویه را نگه می دارد و در عین حال مسیری با رلوکتانس کم برای شار الکترومغناطیسی فراهم می کند. این هسته که از ورق‌های نازک فولاد درجه یک و جهت دار که توسط مواد عایق از هم جدا شده اند، ساخته شده است، هیسترزیس و جریان‌های گردابی را به حداقل می رساند. ترکیب فولاد آن دارای محتوای کربن کمتر از 0.1٪ است و سیلیکون نیز برای مهار بیشتر جریان های گردابی در آن گنجانده شده است.سیم پیچ های ولتاژ بالا معمولاً در مقایسه با سیم پیچ های ولتاژ پایین، که نزدیک تر به هسته قرار می گیرند، رسانا های نازک تری دارند.ترانسفورماتورهای نوع پوسته ای ممکن است سیم پیچ های HV داشته باشند که بین سیم پیچ‌های LV قرار گرفته و به چندین بخش تقسیم شده اند. ترانسفورماتورهای نوع هسته، سیم پیچ ها را به چهار نوع طبقه بندی می کنند که انتخاب آنها بر اساس عواملی مانند ظرفیت جریان و تعداد دور انجام می شود.
پژوهشگر و نویسنده: دکتر ( افشین رشید)
دکترایِ تخصصی نانو _ میکرو الکترونیک
