_ بخش ترانزیستور(تَک اتصالی) UJTs
تشریح و بررسی ترانزیستور(تَک اتصالی) UJTs (با اِمیتر مثبت)
پژوهشگر و نویسنده: دکتر ( افشین رشید)
_lttj.gif)
UJT یک قطعه نیمه هادی الکترونیکی سه پایه با تنها یک پیوند است. UJT همچنین به عنوان ترانزیستور تک پیوندی شناخته می شود و فقط به عنوان یک سوئیچ کنترل شده الکتریکی عمل می کند. می توان گفت که UJT یک قطعه تریگر شده است. UJT از مواد نیمه هادی نوع n و نیمه هادی نوع P ساخته شده است. بیس UJT از مواد نیمه هادی نوع n و امیتر از مواد نیمه هادی نوع P ساخته شده است. بیس از یک میله سیلیکونی با آلایش کم نوع n تشکیل شده است. امیتر به شدت توسط مواد نوع P آلایش شده است. در UJT فقط یک پیوند و دو ترمینال (بیس و امیتر) وجود دارد. می توانیم ترمینال UJT را B1 {بیس 1} و B2 {بیس B2}، E {امیتر} تعریف کنیم. می دانیم که UJT به عنوان یک سوئیچ کنترل شده الکتریکی کار می کند، به طور کلی بیس 1 {B1} به زمین متصل شده و تغذیه مثبت روی بیس 2 {B2} اعمال می شود. میدان N وقتی مقدار جریان امیتر صفر باشد، به عنوان یک تقسیم کننده ولتاژ عمل می کند. بنابراین مقداری ولتاژ مثبت در محل تلاقی باقی می ماند. اگر مقدار ولتاژ مثبت داده شده روی امیتر کمتر از ولتاژ مثبت جریان در ناحیه بیس باشد، ترانزیستور در بایاس معکوس باقی می ماند. اگر مقدار ولتاژ امیتر از ناحیه بیس بیشتر شود، ترانزیستور به بایاس مستقیم باز می گردد. مقاومت بین B1 و B2 هنگامی که امیتر مدار باز است، مقاومت بین بیس نامیده می شود. ujt با ولتاژ مثبت بین دو بیس بایاس می شود.
عملکرد ترانزیستور(تَک اتصالی) UJTs (با اِمیتر مثبت) :

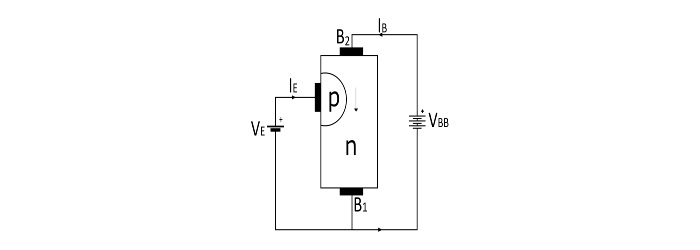

وقتی ولتاژ مثبتی به ترمینال امیتر اعمال می شود، پیوند pn تا زمانی که ولتاژ ورودی کمتر از V1 شود، در بایاس معکوس باقی می ماند . به محض اینکه ولتاژ ورودی در امیتر از V1 بیشتر شود ، پیوند pn بایاس مستقیم می شود. در این شرایط، حفره ها از ناحیه نوع p به داخل میله نوع n تغذیه می شوند. این حفره ها توسط ترمینال مثبت B2 دفع و به سمت ترمینال B1 جذب می شوند . این افزایش تعداد حفره ها در امیتر به ناحیه B1 منجر به کاهش مقاومت این بخش از میله می شود. به همین دلیل، افت ولتاژ داخلی از امیتر به ناحیه B1 کاهش می یابد، بنابراین جریان امیتر (IE ) افزایش می یابد. با تغذیه حفره های بیشتر، به حالت اشباع می رسیم. در نقطه اشباع، جریان امیتر توسط منبع تغذیه امیتر محدود می شود. اکنون، دستگاه در حال هدایت است، از این رو گفته می شود که در حالت روشن قرار دارد.
پژوهشگر و نویسنده: دکتر ( افشین رشید)
دکترایِ تخصصی نانو _ میکرو الکترونیک
