_ بخش ترانزیستور(تَک اتصالی) UJTs

ترانزیستور(تَک اتصالی) UJTs در حالت (بایاس ثابت)

پژوهشگر و نویسنده:  دکتر  (  افشین رشید)





برای عملکرد صحیح یک ترانزیستور UJT ، اعمال ولتاژهای خارجی با قطبیت صحیح به پیوندهای امیتر-بیس و کلکتور-بیس آن ضروری است. این بایاس ترانزیستور UJTs نامیده می‌شود .در الکترونیک، بایاس کردن (Biasing) به تنظیم شرایط اولیه کار (جریان و ولتاژ) یک قطعه فعال در یک تقویت‌ کننده گفته می‌ شود. بسیاری از قطعات الکترونیکی، مانند دیود ها، ترانزیستورها و لامپ‌ های خلاء، که عملکرد آنها پردازش سیگنال‌ های متغیر با زمان (AC) است، برای عملکرد صحیح به یک جریان یا ولتاژ ثابت (DC) در ترمینال‌ های خود نیز نیاز دارند.این جریان یا ولتاژ بایاس است. سیگنال AC اعمال شده به آنها بر روی این جریان یا ولتاژ بایاس DC قرار می‌ گیرد.

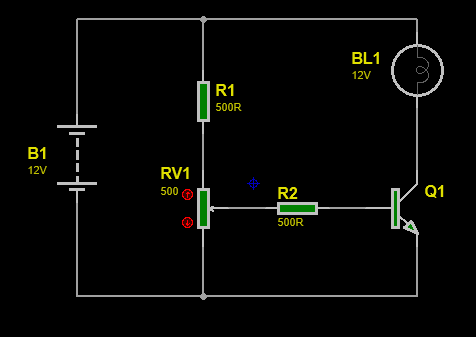

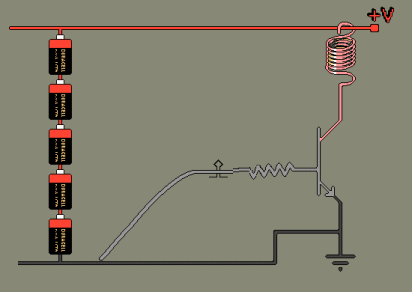

اعمال ولتاژ با پلاریته موافق باعث عبور جریان از یک پیوند PN می شود و چنانچه پلاریته ولتاژ تغییر کند جریانی از مدار عبور نخواهد کرد.اگر ساده بخواهیم به موضوع نگاه کنیم عملکرد یک ترانزیستور UJTs (کانال _ پی) را می توان تقویت جریان دانست. مدار منطقی کوچکی را در نظر بگیرید که تحت شرایط خاص در خروجی خود جریان بسیار کمی را ایجاد می کند. شما بوسیله یک ترانزیستور UJTs (کانال _ پی) می توانید این جریان را تقویت کنید و سپس از این جریان قوی برای قطع و وصل کردن یک رله برقی استفاده کنید.




موارد بسیاری هم وجود دارد که شما از یک ترانزیستور UJTs (کانال _ پی) برای تقویت ولتاژ استفاده می کنید. بدیهی است که این خصیصه مستقیما" از خصیصه تقویت جریان این وسیله به ارث می رسد کافی است که جریان وردی و خروجی تقویت شده را روی یک مقاومت بیندازیم تا ولتاژ کم ورودی به ولتاژ تقویت شده خروجی تبدیل شود.
