بررسی  (بایاس)  پین دیود (pin diode) برای کاربرد های سوئیچینگ با فرکانس بالا

پژوهشگر و نویسنده:  دکتر  (  افشین رشید)



دیود PIN که به اختصار دیود (مثبت - ذاتی - منفی) نامیده می‌ شود، یک ابزار نیمه‌ هادی است که به خانواده دیود ها تعلق دارد. و در الکترونیک قدرت نقش اساسی در تبدیل و کنترل قدرت الکتریکی در بسته‌های مختلف، از اجزای الکتریکی و درایوهای موتور گرفته تا سیستم‌ های انرژی تجدید پذیر، ایفا می‌ کند.در این حوزه، دیود های PIN به عنوان اجزای مهمی ظهور کرده‌ اند و ویژگی‌ های خاصی را ارائه می‌ دهند که آنها را برای کاربرد های سوئیچینگ با فرکانس بالا ایده‌ آل می‌ کند.

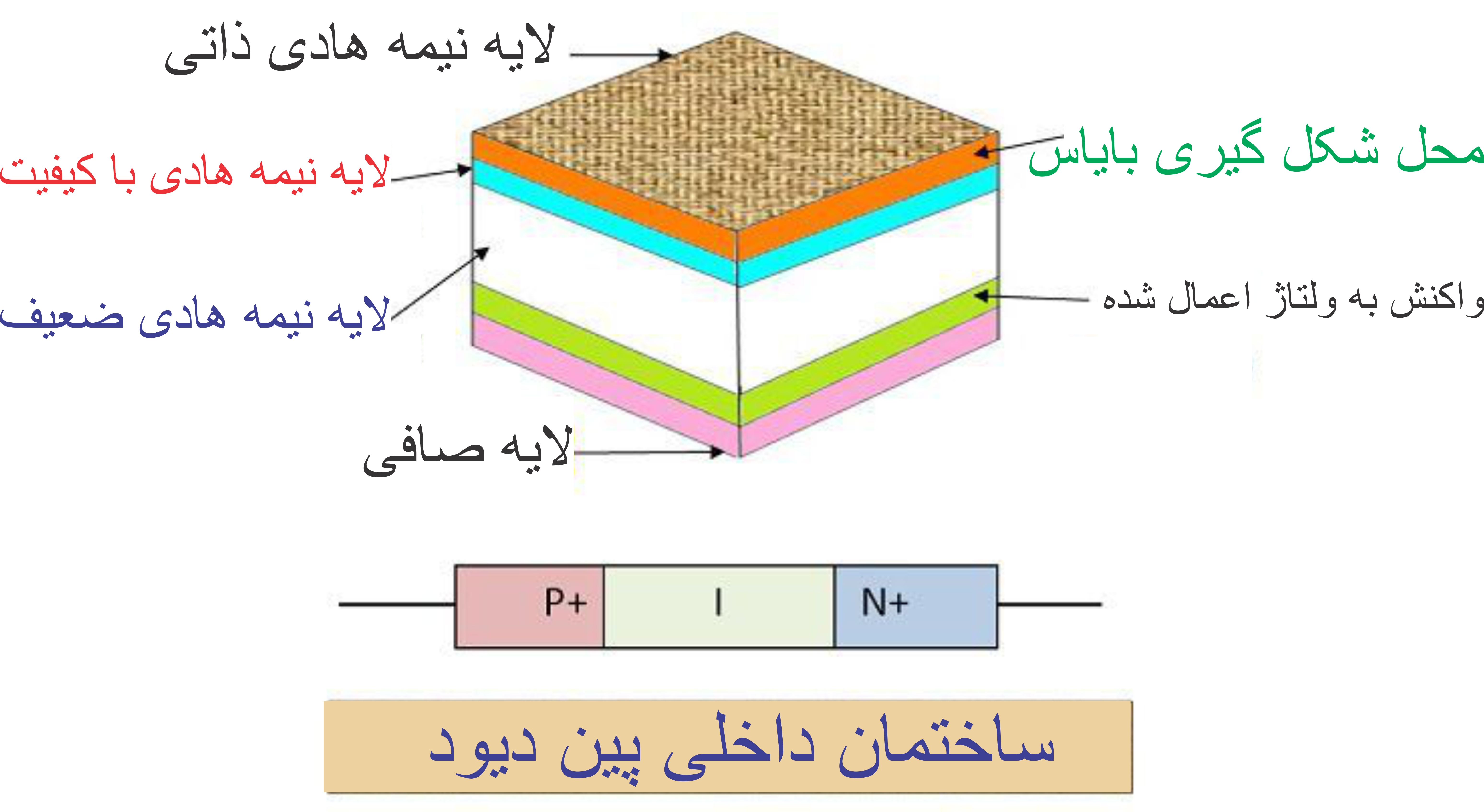

دیود PIN، که به اختصار دیود (مثبت - ذاتی - منفی) نامیده می‌ شود، یک ابزار نیمه‌ هادی است که به خانواده دیود ها تعلق دارد. برخلاف دیود های معمولی، دیود های PIN شامل سه لایه هستند:

_ لایه نیمه‌ هادی نوع p (با کیفیت بالا)

_ لایه نیمه‌ هادی ذاتی (آلایش نیافته یا آلاییده شده ملایم)

_ لایه نیمه‌ هادی نوع n (ضعیف)

لایه ذاتی نقش مهمی در عملکرد قطعه ایفا می‌ کند و به آن اجازه می‌ دهد تا در واکنش به ولتاژ اعمال شده، به عنوان یک مقاومت متغیر عمل کند.


اصل عملکرد یک دیود PIN حول شکل نیمه‌ هادی سه لایه آن می‌ چرخد که شامل یک لایه نوع p (با کیفیت بالا)، لایه ذاتی (بدون آلایش یا با آلایش کم) و لایه نوع n (منفی) است. لایه ذاتی که برای عملکرد آن حیاتی است، به عنوان یک مقاومت متغیر در پاسخ به ولتاژ اعمال شده عمل می‌ کند.در بایاس مستقیم ، که در آن یک ولتاژ با کیفیت بالا به نوع p و یک ولتاژ ضعیف به نوع n اعمال می‌ شود، ارائه دهندگان (الکترون‌ ها و حفره‌ ها) به لایه ذاتی تزریق می‌ شوند و عرض ناحیه تخلیه را کاهش داده و رسانایی دیود را بهبود می‌ بخشند. این حالت، دیود PIN را قادر می‌ سازد تا مانند یک سوئیچ با مقاومت کم عمل کند.
