_ بخش ترانزیستور(تَک اتصالی) UJTs

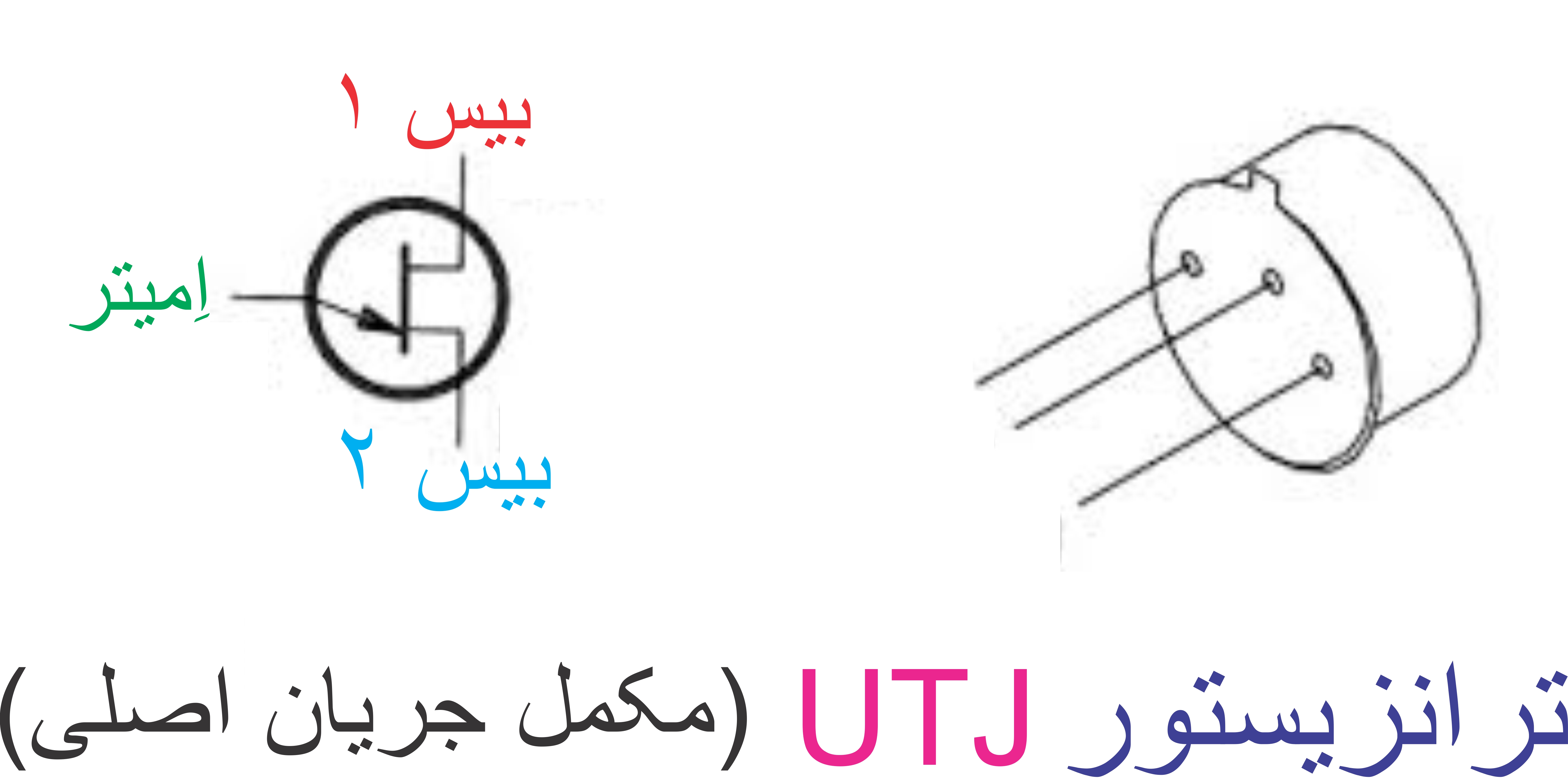

ترانزیستور(تَک اتصالی) UJTs (مکمل جریان اصلی) اِمتر و بیس

پژوهشگر و نویسنده:  دکتر  (  افشین رشید)




این یک ترانزیستور تک پیوندی UJT معمولی است که یک قطعه سه ترمیناله است که برای تریگر کردن کاربرد ها استفاده می‌ شود. این یک دیود متصل به یک شبکه تقسیم کننده مقاومتی است. این قطعه همچنان یک قطعه ساده و قابل اعتماد برای بسیاری از کاربرد ها است. همچنین شبیه به UJT معمولی است، اما با مواد رسانایی مکمل در نواحی اِمیتر و بیس. از این رو نام UJT مکمل را دارد.


یکی از ویژگی‌ های هر دو مدار نوسان‌ساز UJT این است که آنها فقط پالس‌های خروجی با یک قطب تولید می‌ کنند. در موردی که قرار است یک ترایاک تریگر شود، پالس‌ هایی با قطب‌ های متناوب ممکن است مناسب‌ تر باشند و به یک قطعه و مدار تریگر جایگزین نیاز است.




ترانزیستور تک پیوندی با ارائه انعطاف‌ پذیری از طریق نسبت فاصله قابل برنامه‌ ریزی و ویژگی‌ های سوئیچینگ سریع‌ تر، بهبود قابل توجهی نسبت به UJT معمولی ارائه می‌ دهد. این ویژگی‌ ها، را در کاربرد هایی که زمان‌ بندی دقیق و تریگر قابل اعتماد ضروری است - مانند نوسان‌ سازهای رلاکسیون، مدارهای تولید پالس و شلیک کنترل‌ شده SCR ها و ترایاک‌ ها - بسیار ارزشمند می‌ کند. توانایی تنظیم خارجی پارامترهای عملیاتی کلیدی بدون تغییر خود دستگاه، تطبیق‌ پذیری طراحی را افزایش می‌ دهد و  برای استفاده در زمان‌ بندی، شکل‌ دهی شکل موج و وظایف همگام‌ سازی در مدارهای آنالوگ و دیجیتال ایده‌آل می‌ کند.
