_ بخش ترانزیستور(تَک اتصالی) UJTs

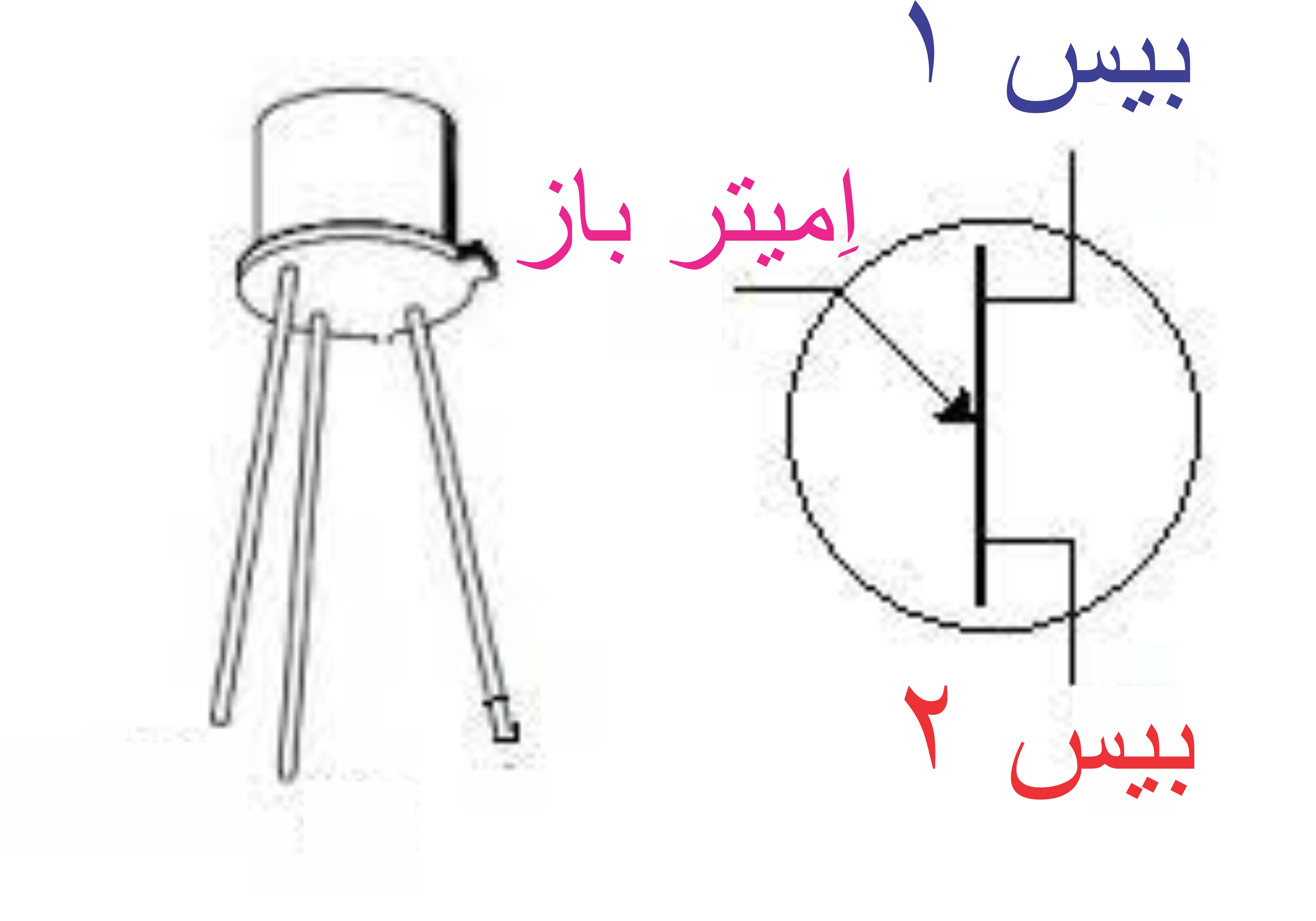

ترانزیستور اَثر میدانی تک پیوندی(تَک اتصالی) UJTs (با اِمیتر باز)
پژوهشگر و نویسنده: دکتر ( افشین رشید)

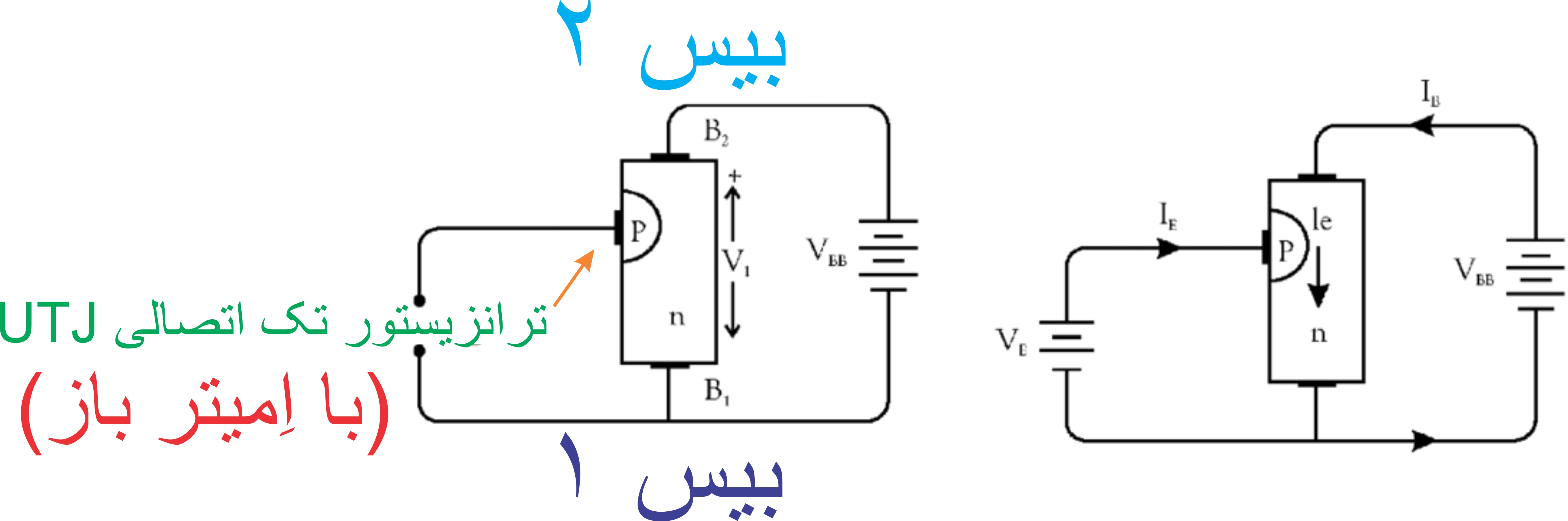

ترانزیستور تک پیوندی (UJT) یک قطعه نیمه هادی سه ترمیناله است . ویژگی اصلی UJT این است که وقتی تریگر می شود، جریان امیتر به صورت باز تولیدی افزایش می یابد تا زمانی که توسط منبع تغذیه امیتر محدود شود. به دلیل این ویژگی مشخصه، از آن در کاربرد هایی مانند مولد پالس سوئیچینگ، مولد موج پالس و غیره استفاده می شود.این قطعه فقط پیوند pn دارد، بنابراین یک دیود تشکیل می دهد. از آنجا که دو پایه بیس از یک بخش دیود گرفته شده اند، به این قطعه دیود دو پایه نیز گفته می شود .امیتر به شدت آلایش داده شده است در حالی که ناحیه n آلایش کمی دارد. بنابراین، مقاومت بین ترمینال های بیس وقتی ترمینال امیتر باز است بسیار زیاد است.وقتی ولتاژ VBB با امیتر باز اعمال می شود، یک گرادیان پتانسیل در امتداد نوار سیلیکونی نوع n ایجاد می شود. از آنجایی که امیتر نزدیک به بیس B2 قرار دارد ، بنابراین بخش عمده ای از VBB بین امیتر و بیس B1 ظاهر می شود . ولتاژ V1 بین امیتر و B1 ، یک بایاس معکوس روی پیوند pn ایجاد می کند و جریان امیتر قطع می شود، اما به دلیل وجود حامل های بار اقلیت، جریان نشتی کوچکی از B2 به امیتر جریان می یابد . بنابراین، گفته می شود که دستگاه در حالت خاموش (OFF) است.
در ساختمان داخلی ترانزیستور تک پیوندی (UJT) وقتی ولتاژ مثبتی به ترمینال امیتر اعمال می شود، پیوند pn تا زمانی که ولتاژ ورودی کمتر از V1 شود، در بایاس معکوس باقی می ماند . به محض اینکه ولتاژ ورودی در امیتر از V1 بیشتر شود ، پیوند pn بایاس مستقیم می شود. در این شرایط، حفره ها از ناحیه نوع p به داخل میله نوع n تغذیه می شوند. این حفره ها توسط ترمینال مثبت B2 دفع و به سمت ترمینال B1 جذب می شوند . این افزایش تعداد حفره ها در امیتر به ناحیه B1 منجر به کاهش مقاومت این بخش از میله می شود. به همین دلیل، افت ولتاژ داخلی از امیتر به ناحیه B1 کاهش می یابد، بنابراین جریان امیتر (IE ) افزایش می یابد. با تغذیه حفره های بیشتر، به حالت اشباع می رسیم. در نقطه اشباع، جریان امیتر توسط منبع تغذیه امیتر محدود می شود. اکنون، دستگاه در حال هدایت است، از این رو گفته می شود که در حالت روشن قرار دارد.
