_ بخش دیود های LED (دیود های نورانی)
(معایب و مزایا) SMD دیود های LED یا (دیود نور اَفشان)
پژوهشگر و نویسنده: دکتر ( افشین رشید)

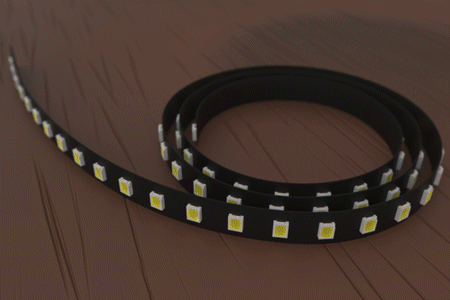

دیود ساطع کننده نورLED ، یک منبع نور نیمه هادی است که هنگام عبور جریان الکتریکی از آن، نور ساطع می کند. این دیود معمولاً با نام LED شناخته می شود و نقش مهمی در زندگی روزمره ما دارد. LED ها وظایف مختلفی را در دستگاه های متنوعی مانند نمایشگر LED و غیره انجام می دهند. SMD مخفف عبارت Surface Mounted Diode است که یک تراشه مستقل بر روی پایه سرامیکی است. این تراشه‌ها با اتصال تراشه دیود ساطع کننده نور به سطح برد مدار چاپی (PCB) از طریق فناوری نصب سطحی (SMT) تولید می شوند. یکی از ویژگی های متمایز تراشه های SMD تعداد نقاط اتصال و دیود ها است. در لامپ های SMD می توانید بیش از سه دیود و بیش از دو نقطه تماس پیدا کنید. می توان از آن برای لامپ های LED سفید و چراغ های نواری LED استفاده کرد. اکنون در کاربرد های صنعتی سبک مانند چراغ های خیابانی، چراغ های پروژکتوری و چراغ های خطی بسیار رایج است.
معایب دیود ساطع کننده نورLED :
_ روش تولید SMD گران تر است زیرا دیود های SMD (چیپ های LED) با دستگاه روی برد PCB چاپ می شوند.
_ تراشه های LED چند لایه به صورت یک ماژول روشنایی واحد در کنار هم قرار گرفته اند و هنگام روشن شدن مانند یک پنل به نظر می رسند. COB برخلاف SMD، دیود های بیشتری دارد. COB دارای یک برد مدار چاپی روی زیرلایه خود است و تراشه های دیود بر اساس مدار PCB به صورت موازی و یا سری چیده شده اند. زیرلایه می تواند از جنس آلومینیوم یا سرامیک باشد. در زیر مزایا و معایب آن آمده است.
LED های SMD نوعی نیمه هادی به نام "دیود تابش نور" هستند ، که با استفاده و تبدیل از انرژی الکترونیکی نور ساطع میکند.(بدون ایجاد گرما) LED ها (دیودهای منتشر کننده نور) منابع نوری نیمه هادی هستند که یک نیمه هادی از نوع P (غلظت سوراخ بزرگتر) را با یک نیمه هادی از نوع N (غلظت الکترونی بزرگتر) ترکیب می کنند. اعمال ولتاژ رو به جلو کافی باعث می شود که الکترون ها و سوراخ ها در محل اتصال PN نوترکیب شوند و انرژی را به صورت نور آزاد می کنند. در مقایسه با منابع نوری معمولی که ابتدا انرژی الکتریکی را به گرما تبدیل می کنند و سپس به نور تبدیل می شوند ، LED ها (دیودهای ساطع کننده نور) انرژی الکتریکی را مستقیماً به نور تبدیل می کنند و تولید برق کارآمد با انرژی کم مصرف می کنند.
پژوهشگر و نویسنده: دکتر ( افشین رشید)
دکترایِ تخصصی نانو _ میکرو الکترونیک
